Comment vos plaques d’identification résistent-elles aux acides, aux UV et à l’abrasion ?

Pour un responsable de maintenance en milieu industriel, une plaque constructeur illisible n’est pas un simple désagrément esthétique. C’est un point de défaillance potentiel qui peut paralyser une chaîne logistique, invalider une certification ou compromettre la sécurité des opérateurs. Face à l’exposition aux acides, aux cycles UV, aux nettoyages haute pression et à l’abrasion constante, la question de la durabilité de l’identification devient stratégique. La première réponse consiste souvent à se tourner vers des matériaux réputés robustes comme l’acier inoxydable ou l’aluminium anodisé. Cette approche, bien que nécessaire, reste incomplète.

En effet, se focaliser uniquement sur le choix du matériau revient à ignorer les multiples facteurs qui conditionnent la pérennité d’un marquage. Et si la véritable question n’était pas « quel matériau est le plus solide ? » mais plutôt « quel est le point de défaillance le plus probable dans MON environnement et comment le neutraliser ? ». Cette perspective change tout. Elle impose de considérer la plaque d’identification non pas comme un produit fini, mais comme un système dont chaque composant – le support, la technique de gravure, la méthode de fixation et l’information encodée – doit être optimisé pour résister à des contraintes précises.

Cet article propose une approche normative et sécuritaire pour garantir la traçabilité de vos équipements en environnements hostiles. Nous analyserons les points de défaillance critiques, de la sélection de l’acier à la validation des codes Datamatrix, en passant par les obligations réglementaires. L’objectif est de vous fournir les clés pour prendre des décisions techniques éclairées, assurant une identification qui ne faillit jamais.

Pour aborder ce sujet de manière structurée, nous allons décortiquer les facteurs de décision essentiels. Le sommaire ci-dessous vous guidera à travers les différentes étapes de l’analyse, depuis le choix fondamental du matériau jusqu’aux obligations d’affichage légal.

Inox 304 ou 316L : lequel est indispensable pour une signalétique en bord de mer ?

Le choix entre l’acier inoxydable 304 et 316L est un arbitrage fondamental qui conditionne la survie de votre signalétique en milieu corrosif. Si l’inox 304 (ou A2) est un standard polyvalent pour de nombreuses applications intérieures ou en environnement peu agressif, il constitue un point de défaillance majeur en présence de chlorures. Les embruns marins, les sels de déneigement ou les atmosphères de l’industrie chimique contiennent ces ions chlorures qui attaquent la couche passive de l’inox 304, provoquant une corrosion par piqûres ou une corrosion caverneuse, notamment au niveau des soudures et des zones de contact.

La distinction technique repose sur un seul élément : le molybdène. L’inox 316L (ou A4) contient 2 à 3% de molybdène dans l’inox 316L, absent dans le 304. Cet ajout augmente considérablement la résistance à la corrosion par les chlorures. Pour une infrastructure portuaire, une usine pétrochimique côtière ou tout équipement exposé aux intempéries marines, l’utilisation de l’inox 304 est une non-conformité technique qui garantit une dégradation prématurée. Le surcoût à l’achat du 316L, de l’ordre de 25 à 30%, n’est pas une dépense mais un investissement dans la pérennité et la sécurité de l’identification.

Le tableau suivant synthétise les critères de décision pour éviter toute erreur d’appréciation.

En conclusion, pour toute signalétique ou plaque constructeur en bord de mer ou en contact avec des agents chlorés, le choix de l’inox 316L n’est pas une option, mais une obligation normative et sécuritaire pour garantir l’intégrité de l’information et de la structure sur le long terme.

Gravure chimique ou mécanique : quelle profondeur pour rester lisible après peinture ?

La lisibilité d’une plaque d’identification après un traitement de surface, comme l’application d’une ou plusieurs couches de peinture, dépend directement de la profondeur et du profil de la gravure. Une gravure laser de surface, bien que précise, peut être entièrement comblée et rendue illisible. Le véritable enjeu est de créer un relief suffisant pour que l’information demeure déchiffrable. Pour cela, deux techniques s’imposent : la gravure mécanique et la gravure chimique. La sélection entre ces deux méthodes doit être dictée par le matériau, l’épaisseur de la peinture à appliquer et le niveau de finition souhaité.

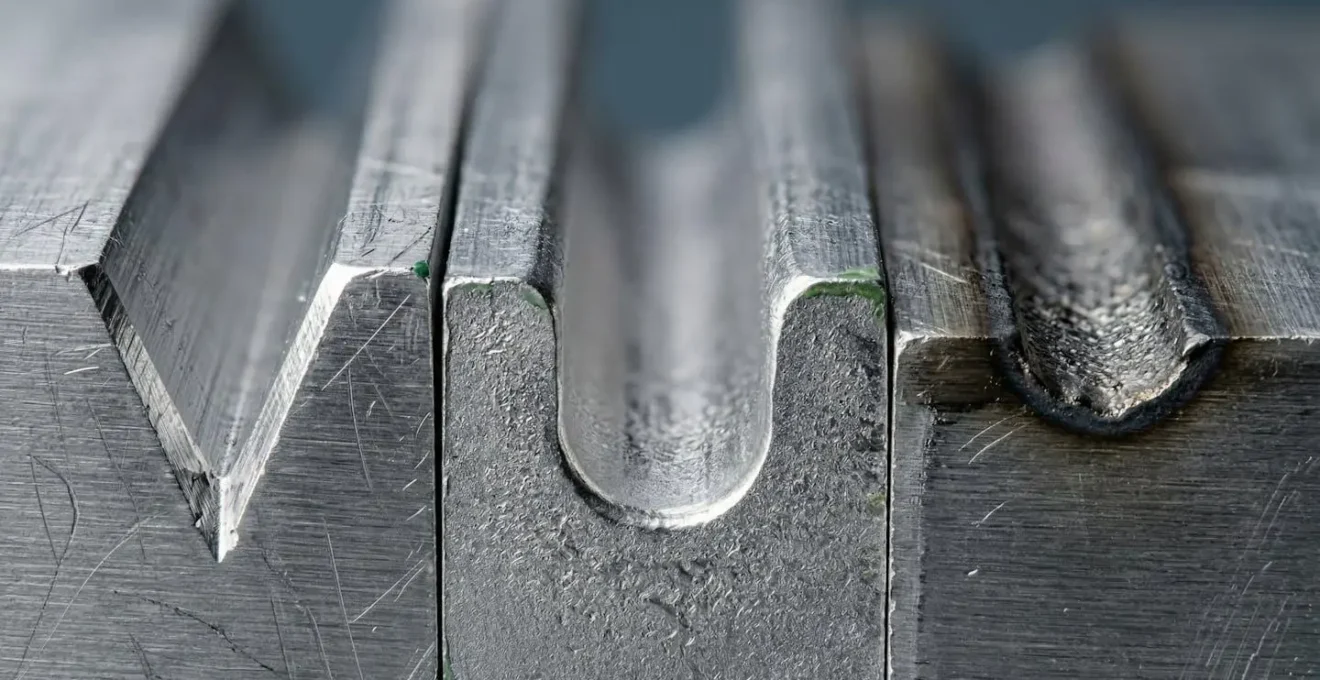

La gravure mécanique, réalisée avec une fraise, enlève physiquement de la matière pour créer un sillon en « V ». Cette technique permet d’atteindre des profondeurs importantes et contrôlées, idéales pour résister à des couches de peinture épaisses. La gravure chimique (ou photogravure chimique) utilise un acide pour creuser le métal sur les zones non protégées par un masque. Elle produit un profil en « U », plus doux, mais offre une excellente précision pour les textes fins et les logos complexes. Sur des métaux comme le laiton ou l’aluminium, elle offre un rendu très qualitatif.

Comme le souligne le guide technique de Signaletique-inox.fr sur les plaques gravées personnalisées :

La gravure mécanique enlève physiquement de la matière et creuse le support en profondeur. Cette gravure en creux offre un relief et un jeu d’ombres que le laser ne peut simplement pas reproduire. Sur des métaux nobles comme le laiton et l’aluminium, l’effet est particulièrement valorisant.

– Signaletique-inox.fr, Guide technique sur les plaques gravées personnalisées

Le protocole normatif impose de réaliser des tests avec des échantillons gravés à différentes profondeurs (de 0,1 mm à 0,5 mm), d’appliquer le processus de peinture standard, puis de valider la lisibilité visuelle et, le cas échéant, la lecture par un scanner de code Datamatrix. C’est le seul moyen de garantir l’intégrité de la donnée après traitement.

En définitive, la profondeur est la clé. Le choix entre gravure mécanique et chimique dépend d’un arbitrage entre la robustesse nécessaire et la finesse du détail requis, mais dans les deux cas, l’objectif est de créer un relief qui survivra au traitement de surface final.

Rivets ou adhésif haute performance : comment fixer une plaque sur une machine vibrante ?

La méthode de fixation d’une plaque d’identification sur un équipement soumis à des vibrations est aussi critique que le matériau de la plaque elle-même. Une fixation inadaptée constitue un point de défaillance majeur, pouvant entraîner la perte de la plaque et donc de toute traçabilité. Le choix entre un adhésif technique et une fixation mécanique par rivets ne doit pas être arbitraire mais répondre à une analyse rigoureuse des contraintes vibratoires de l’équipement.

Les adhésifs haute performance, comme les mousses acryliques de type VHB (Very High Bond), offrent une excellente tenue et une capacité d’amortissement des vibrations de faible amplitude. Ils sont rapides à poser et évitent de percer le support. Cependant, leur performance peut être dégradée par des températures extrêmes, l’exposition à des produits chimiques ou des vibrations de forte intensité et de basse fréquence, qui peuvent provoquer un phénomène de fluage ou de cisaillement à long terme.

La fixation mécanique par rivets (ou vis) est la solution de référence pour les environnements les plus sévères. Elle garantit une tenue mécanique indéfectible et inamovible, une exigence pour de nombreuses plaques constructeur réglementaires. Pour les vibrations de moyenne à haute fréquence, il est impératif d’associer les rivets à un joint anti-vibration ou d’utiliser une solution hybride. Une pratique normative consiste à combiner un adhésif pour la pose initiale et l’étanchéité, et des rivets pour la sécurisation mécanique définitive. C’est la garantie d’une identification pérenne sur des équipements comme les groupes électrogènes, les compresseurs ou les machines-outils.

• Vibrations faibles (<10Hz) : Un adhésif VHB seul peut être suffisant sur un support propre et préparé.
• Vibrations moyennes (10-50Hz) : La fixation par rivets avec un joint d’amortissement est préconisée.
• Vibrations élevées (>50Hz) : La solution hybride (adhésif amortissant + fixation mécanique) est obligatoire pour garantir l’inamovibilité.

En somme, la sécurisation de la plaque passe par une fixation adaptée au niveau de vibration. Si l’adhésif offre une solution pour les cas simples, seule la fixation mécanique, potentiellement combinée, assure une conformité et une durabilité sans faille dans les environnements industriels agressifs.

L’erreur d’utiliser un code Datamatrix illisible qui bloque toute la chaîne logistique

Un code Datamatrix est une porte d’entrée vers les données de traçabilité d’une pièce. Si cette porte est fermée, c’est toute la chaîne logistique, de la production à la maintenance, qui est paralysée. L’erreur la plus courante n’est pas de mal imprimer le code, mais de négliger les facteurs environnementaux qui affectent sa lecture. Un code parfaitement gravé sur un support inadapté devient un point de défaillance critique. La première source de problème est le contraste et la réflectivité de la surface.

Un métal nu et brillant, par exemple, peut créer des reflets spéculaires qui éblouissent le lecteur du scanner. D’après les retours d’expérience en marquage laser industriel, un métal trop brillant peut créer des reflets spéculaires réduisant le taux de lecture de 40%. Pour garantir un grade de lecture optimal (Grade A ou B selon la norme ISO/IEC 15415), il est impératif de travailler sur un support offrant un contraste élevé et un fini mat ou satiné. L’aluminium anodisé noir marqué au laser (marquage blanc) offre un contraste idéal. Pour l’inox, un marquage noir obtenu par recuit ou avec un additif céramique est préférable à une gravure simple.

Au-delà du support, la conception même de la plaque doit préserver l’intégrité du code. Les trous de fixation par rivets doivent être positionnés à une distance de sécurité (minimum 5 mm) du bord du code pour ne pas interférer avec sa lecture. De plus, une « zone de silence » (quiet zone), un espace vierge d’au moins deux modules (les petits carrés du code) de large, doit impérativement entourer le Datamatrix pour permettre au scanner de le localiser correctement.

En conclusion, la fiabilité d’un code Datamatrix ne se joue pas seulement sur la qualité de sa gravure, mais sur une conception globale qui anticipe les problèmes de lecture. Un audit préventif du support, du contraste et de l’environnement de lecture est la seule garantie contre une rupture de la chaîne d’information.

Pourquoi le laser CO2 ne marque-t-il pas le métal nu sans additif ?

Tenter de marquer un métal brut avec un laser CO2 est une erreur technique fondamentale qui résulte d’une incompréhension des propriétés physiques de la lumière et de la matière. Pour un responsable maintenance, comprendre ce principe est essentiel pour choisir la bonne technologie de marquage et éviter des investissements inadaptés. Le problème ne vient pas de la puissance du laser, mais de sa longueur d’onde et de la manière dont les métaux interagissent avec elle.

Le principe physique est simple : les métaux sont hautement réfléchissants à la longueur d’onde des lasers CO2. Selon les spécifications techniques des systèmes de gravure laser industriels, la longueur d’onde CO2 de 10,6 μm se situe dans l’infrarouge lointain. À cette longueur d’onde, la quasi-totalité de l’énergie du faisceau est réfléchie par la surface du métal nu (aluminium, acier, laiton…), comme par un miroir. Il n’y a quasiment pas d’absorption d’énergie, et donc pas d’effet thermique suffisant pour graver, fondre ou même altérer la surface du métal. Le laser passe sur la pièce sans laisser de trace.

Pour contourner ce point de défaillance physique, deux solutions existent :

1. Utiliser un additif : On peut appliquer une pâte ou un spray (contenant des particules de céramique) sur le métal avant le passage du laser CO2. Le laser chauffe l’additif qui fusionne alors avec la surface du métal, créant un marquage noir très résistant. Cette méthode est efficace mais ajoute une étape au processus.
2. Changer de technologie laser : La solution la plus directe est d’utiliser un laser fibré. Sa longueur d’onde, autour de 1 µm (infrarouge proche), est beaucoup mieux absorbée par les métaux. L’énergie est transférée efficacement, permettant de réaliser des marquages par recuit (changement de couleur sans enlever de matière), gravure ou ablation, directement sur le métal nu.

En résumé, le laser CO2 est inefficace sur le métal nu par nature. Le choix doit se porter soit sur l’ajout d’un consommable, soit, de manière plus pérenne et directe, sur l’adoption d’une technologie laser adaptée, comme le laser fibré, qui garantit un marquage permanent et de haute qualité sans étape intermédiaire.

Picto ISO 7010 : comment choisir le bon symbole pour une zone de produits chimiques ?

La signalisation des dangers chimiques est un pilier de la sécurité au travail. Une erreur fréquente est de confondre ou d’utiliser de manière interchangeable les pictogrammes du règlement SGH/CLP et ceux de la norme ISO 7010. Cette confusion peut entraîner une signalisation non conforme et, plus grave, une mauvaise interprétation des risques par les opérateurs. Il est donc impératif de savoir les distinguer et les utiliser correctement.

Le règlement SGH/CLP (Système Général Harmonisé / Classification, Labelling and Packaging) impose l’étiquetage des dangers directement sur le contenant des produits chimiques. Ses pictogrammes sont des losanges blancs à bord rouge. Par exemple, le symbole GHS05 (main et métal corrodés) signale une substance corrosive. Son rôle est d’informer sur la nature du danger intrinsèque au produit.

La norme ISO 7010, quant à elle, a pour but d’harmoniser la signalisation de sécurité sur les lieux de travail. Elle ne s’applique pas au produit, mais à la zone. Ses pictogrammes de danger sont des triangles jaunes à bord noir. Par exemple, le symbole W023 (main corrodée dans un triangle) signale une zone où l’on manipule des substances corrosives. Il avertit de la présence d’un risque dans l’environnement de travail. Les deux systèmes sont donc complémentaires et non substituables.

Pour clarifier cette distinction fondamentale, le tableau suivant oppose leurs principales caractéristiques.

En conclusion, pour une zone de stockage ou de manipulation de produits chimiques, la signalisation doit impérativement utiliser les pictogrammes de la norme ISO 7010 (triangles jaunes) pour indiquer le danger présent dans la zone, tandis que les produits eux-mêmes doivent porter les étiquettes SGH/CLP (losanges rouges) correspondantes. C’est l’application rigoureuse de cette double signalisation qui assure une communication claire et normative des risques.

Quelles sont les obligations d’affichage légal et de sécurité pour une entreprise de 20 salariés ?

Pour une entreprise de 20 salariés, les obligations d’affichage ne se limitent pas aux informations administratives. Elles constituent un dispositif de prévention et de sécurité essentiel, dont la non-conformité peut engager la responsabilité de l’employeur en cas d’accident. Le parc d’affichage doit être segmenté par zone de pertinence pour assurer que la bonne information soit visible au bon endroit et par les bonnes personnes. L’utilisation de pictogrammes normalisés est au cœur de ce dispositif.

La signalisation de sécurité doit impérativement respecter la norme ISO 7010. Rendue obligatoire depuis le 1er janvier 2014 en France pour toute nouvelle installation ou remplacement, cette norme garantit une compréhension universelle et immédiate des messages de sécurité (interdiction, obligation, danger, évacuation). L’utilisation de vieux pictogrammes non conformes représente un point de défaillance réglementaire.

La répartition des affichages doit suivre une logique fonctionnelle :

• Zone d’accueil / administrative : C’est ici que l’on trouve les affichages légaux généraux du Code du Travail (horaires, inspection du travail, médecine du travail, document unique d’évaluation des risques professionnels – DUERP).
• Zone d’atelier / production : La signalisation doit être axée sur les risques opérationnels. Cela inclut les pictogrammes ISO 7010 pour le port des EPI obligatoires (casque, lunettes, chaussures de sécurité), les consignes de sécurité spécifiques à chaque machine, et les avertissements de dangers (charge en mouvement, pièces chaudes).
• Locaux techniques (TGBT, chaufferie) : L’accès doit être restreint et signalé par un pictogramme d’interdiction. Les panneaux de danger électrique (ISO 7010 – W012) et les consignes d’urgence en cas d’accident d’origine électrique sont obligatoires.
• Zone de stockage de produits chimiques : Outre les pictogrammes de danger ISO 7010, les fiches de données de sécurité (FDS) des produits stockés doivent être facilement accessibles.
• Issues de secours et cheminements : La signalisation d’évacuation (pictogrammes verts ISO 7010) doit être visible, même en cas de coupure de courant (signalisation photoluminescente), et complétée par des plans d’évacuation et de points de rassemblement.

En somme, la conformité de l’affichage pour une PME industrielle repose sur une double exigence : le respect des obligations générales du Code du Travail et le déploiement rigoureux d’une signalisation de sécurité normalisée (ISO 7010), adaptée à la réalité des risques de chaque poste de travail.

Quand auditer votre parc de plaques constructeur pour rester conforme à la réglementation ?

L’audit du parc de plaques d’identification n’est pas une simple formalité, mais une démarche préventive stratégique. Il vise à s’assurer que l’intégrité de la donnée et la conformité réglementaire sont maintenues tout au long du cycle de vie de l’équipement. L’audit ne doit pas être ponctuel mais s’inscrire dans un calendrier de maintenance régulier. La fréquence doit être déterminée par le niveau d’agressivité de l’environnement. Une bonne pratique consiste à réaliser un audit systématique après chaque opération de maintenance lourde, de nettoyage chimique haute pression ou à minima sur une base annuelle.

Un audit efficace repose sur une grille d’évaluation objective, permettant de noter chaque plaque sur des critères clés. Cet outil aide à prioriser les actions : remplacement immédiat, surveillance ou validation. Le score obtenu pour chaque plaque permet de documenter l’état du parc et de justifier les actions correctives auprès des auditeurs qualité ou des organismes de certification.

Voici un exemple de grille d’audit simplifiée permettant de quantifier l’état de votre parc.

Une plaque obtenant un score faible sur un critère comme la « Lisibilité » ou l' »État fixation » doit faire l’objet d’une action de remplacement immédiate. L’objectif est de maintenir un parc où 100% des plaques sont dans la catégorie « OK », garantissant ainsi une traçabilité sans faille et une conformité permanente.

L’étape suivante consiste à évaluer vos propres points de défaillance. Utilisez cette grille d’audit comme point de départ pour sécuriser votre parc d’identification, garantir une conformité sans faille et anticiper les non-conformités avant qu’elles ne deviennent un problème critique pour vos opérations.
